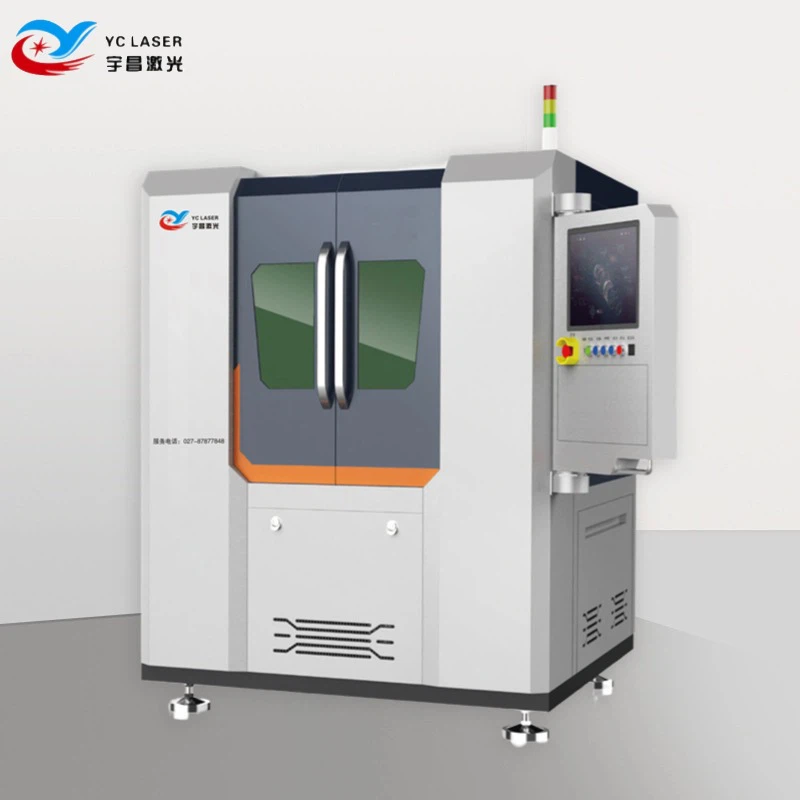

Penerangan Produk

Digunakan untuk memotong substrat seramik.

Ia amat sesuai untuk memotong alumina (Al₂O₃), aluminium nitrida (AlN) atau substrat bahan pembungkusan DIP/SIP seramik berlogam.

Kelebihan Mesin

Themesin scribing laser seramikmenggunakan laser berdenyut gentian dengan kepala laser tersuai, mencapai diameter rasuk terfokus sekecil 5μm, menghasilkan kerf sempit dan hasil substrat cip yang lebih tinggi.

Kelajuan scibling mencapai sehingga 2500mm/min; untuk sampel dalam ketebalan 1mm, scribing laser boleh memecahkan substrat dalam satu laluan.

Sistem penglihatan CCD pra-mengimbas permukaan, membolehkan pencoretan seramik berlogam dan substrat cip. Ketepatan kedudukan platform XY adalah Kurang daripada atau sama dengan ±3μm.

Ia menyokong pelbagai ciri kedudukan visual, seperti silang, bulatan pepejal, bulatan berongga, sudut tepat berbentuk L-dan titik ciri imej.

Data teknikal

item	Parameter
Panjang gelombang laser	1060-1080nm
Kuasa keluaran laser	150W (pilihan)
Julat pemotongan maks	300*300mm
Ketebalan pemotongan	0.2-2mm (Bergantung pada bahan)
Ketepatan kedudukan berulang paksi X/Y	±3µm
Kelajuan pemprosesan	0-2500mm/min
Pecutan maksimum	1.0G
Ketepatan meja kerja	Kurang daripada atau sama dengan 0.015mm
Mod penghantaran	motor linear +0.1µm pembaris parut
Kuasa mesin keseluruhan (tiada kipas)	Kurang daripada atau sama dengan 6KW
Jumlah berat keseluruhan mesin	Kira-kira 1700KG
Dimensi luaran (panjanglebartinggi)	150014001800mm(Untuk rujukan)

Permohonan

1. Menconteng dan Membahagikan-Kedap Tahan Haus

Bahan Kerja Khusus: Silikon nitrida, silikon karbida, dan cincin pengedap zirkonia.

2. Pengacuan Substrat Seramik

Bahan Kerja Tertentu: Plat pemanas seramik alumina/alumina nitrida dan pad untuk peralatan semikonduktor dan relau suhu-tinggi.

3. Pengacuan Substrat Alat Pemotong Seramik Khusus

Bahan Kerja Khusus: Sisipan seramik zirkonia dan tempat kosong untuk alat pemotong seramik khusus.

4. Menconteng dan Membahagi Substrat Pembungkusan Seramik (HTCC/LTCC/DBC/DPC)

Bahan Kerja Tertentu: Modul-Co{1}}Temperature Co-Tinggi dan{2}}Rendah-Co{3}}modul (LTCC), substrat-Bonded Copper (DBC) Direct dan substrat Direct Polymerized Copper (DPC).

5. Litium-Pembuatan Bateri Ion - Pemisah Seramik/Pemprosesan Elektrod

Bahan Kerja Khusus: Pemisah polimer disalut dengan lapisan seramik alumina/boehmite.

6. Tenaga Suria Fotovoltaik - Pencatatan Sel

Bahan Kerja Khusus:-Kecekapan tinggi sel suria silikon kristal, seperti PERC, TOPCon dan HJT.

7. Tenaga Hidrogen dan Sel Bahan Api - Pemesinan Komponen Teras Seramik

Bahan Kerja Khusus: Yttrium-lembaran elektrolit zirkonia (YSZ) terstabil dan kepingan elektrod untuk sel bahan api oksida pepejal (SOFC).
